Описание товара

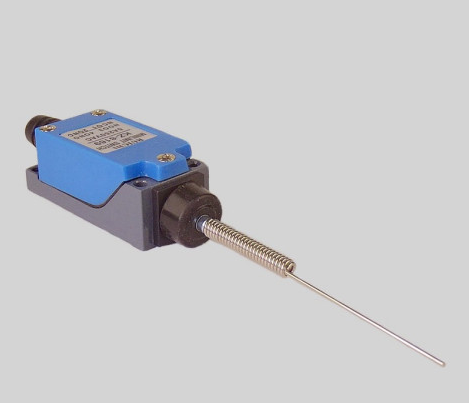

Выключатель путевой концевой KZ-8169 предназначен для коммутации электрических цепей управления, сигнализации и контроля положения подвижных частей механизмов в системах автоматизации. Устройство срабатывает при отклонении пружинного штока в сторону под воздействием управляющего упора произвольной формы .
Конструктивные особенности
Корпус выключателя выполнен из литого алюминий-цинкового сплава, крышка и головка — из ударопрочной пластмассы. Конструкция обеспечивает степень защиты IP64 (пыле- и водонепроницаемость, маслостойкость), что позволяет использовать изделие в условиях повышенной влажности и загрязнения .
Тип привода — пружинный шток с утоньшением, срабатывающий при отклонении в любую сторону. Полный ход толкателя (PT) составляет 30 мм, усилие срабатывания (OF) — 150 г .
Электрические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение (AC) | 250 В |
| Номинальное напряжение (DC) | 115 В |
| Номинальный ток (AC) | 5 А |
| Номинальный ток (DC) | 0,4 А |
| Контактная группа | 1 нормально открытый (NO) + 1 нормально закрытый (NC) |
| Пусковой ток | NC до 24 А, NO до 12 А |
| Сопротивление контактов | не более 15 мОм |
| Сопротивление изоляции | не менее 100 МОм (при 500 В DC) |
| Диэлектрическая прочность | 1000 В (50 Гц, 1 мин.) |
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Степень защиты | IP64 |
| Рабочая температура | -20…+60 °C |
| Электрическая износостойкость | не менее 300 000 циклов |
| Механическая износостойкость | до 100 млн. циклов |
| Частота операций (электрическая) | до 30 циклов/мин |
| Диаметр подключаемого кабеля | до 7 мм |
| Диапазон допустимой влажности | до 95% |
| Вес | около 76 г |
Применение
Выключатель KZ-8169 широко используется в системах автоматизации промышленного оборудования, на производственных линиях, в конвейерных системах, грузоподъемных механизмах, станках с программным управлением и другом оборудовании, где требуется определение крайних положений движущихся частей .
Совместимость
Выключатель KZ-8169 является полным аналогом выключателей серии TZ-8169, взаимозаменяем с ними по посадочным размерам и электрическим параметрам .
Комплектация
Выключатель путевой KZ-8169 в сборе с пружинным штоком. Соединительные кабели в комплект не входят.
