Описание товара
Купить транспортер навозоуборочный скребковый ТСН-160А — эффективное решение для механизированной уборки навоза в коровниках с привязным содержанием крупного рогатого скота. Оборудование предназначено для удаления подстилочного навоза из животноводческих помещений с одновременной погрузкой в транспортные средства.
Назначение
ТСН-160А применяется на фермах КРС во всех климатических зонах страны. Транспортер обслуживает 100–110 стойл и устанавливается в навозные каналы любого типа. Уборка навоза производится не менее трех раз в сутки.

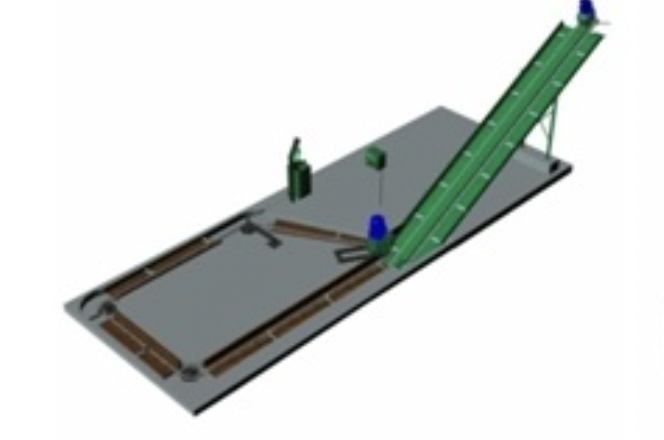

Устройство и принцип работы
Транспортер состоит из двух самостоятельных узлов:
| Узел | Функция |
|---|---|
| Горизонтальный транспортер | Очищает навозный канал и транспортирует навоз до места сброса на наклонный транспортер |
| Наклонный транспортер | Принимает навоз с горизонтального транспортера и погружает его в транспортное средство |
Также в комплект входит шкаф управления.
Конструкция горизонтального транспортера
-
Цепь — круглозвенная, термически обработанная, калиброванная (14×80 мм)
-
Скребки — металлические, закреплены на цепи
-
Натяжное устройство — автоматическое, с рычагом и противовесом (обеспечивает плавное натяжение цепи)
-
Поворотные устройства — с капролоновыми втулками (атмосферостойкие, износостойкие, работают в агрессивной среде)
-
Привод — электродвигатель + двухступенчатый редуктор (передаточное число 38,86) + ременная пятиручьевая передача
Горизонтальный транспортер укладывается в бетонный лоток, дно которого армировано стальной полосой (4×20 мм).
Конструкция наклонного транспортера
-
Цепь — аналогичная круглозвенная цепь со скребками
-
Желоб — металлический, с опорной стойкой
-
Поворотное и натяжное устройства
-
Привод — электродвигатель + двухступенчатый цилиндрический редуктор (передаточное число 27,85)
Важно:
-
Угол установки наклонного транспортера — не более 30° к горизонту
-
Высота подъема навоза — 2,6 м от нулевой отметки пола
-
Требуемая высота помещения — не менее 3,3 м
-
При температуре ниже -10°С помещение с наклонным транспортером должно отапливаться
Требования к подстилке
| Тип подстилки | Допустимая длина |
|---|---|
| Резаная солома | не более 100 мм |
| Слаборазложившийся верховой торф | — |
| Фрезерный торф | — |
| Древесные опилки | — |
Преимущества
| ⚙️ Надежность | Круглозвенная термически обработанная цепь высокой прочности |
| 🔧 Плавное натяжение | Автоматическая система с противовесом предотвращает сход цепи со звездочки |
| 🛡️ Агрессивостойкость | Капролоновые втулки работают в грязи, пыли и влажной среде без смазки |
| 🚜 Одновременная погрузка | Навоз сразу загружается в транспортное средство |
| 📦 Универсальность | Подходит для любых навозных каналов и климатических зон |
Характеристики
| Параметр | Значение |
|---|---|
| Модель | ТСН-160А |
| Тип содержания КРС | Привязное |
| Количество обслуживаемых стойл | 100–110 |
| Тип цепи | Круглозвенная, калиброванная 14×80 мм |
| Скребки | Металлические |
| Редуктор (горизонтальный) | Двухступенчатый, ПЧ 38,86 |
| Редуктор (наклонный) | Двухступенчатый цилиндрический, ПЧ 27,85 |
| Угол наклона транспортера | не более 30° |
| Высота подъема навоза | 2,6 м |
| Минимальная высота помещения | 3,3 м |
| Минимальная температура эксплуатации | -10°С (с отоплением для наклонной части) |
| Частота уборки | не менее 3 раз/сутки |
| Подстилка | солома (до 100 мм), торф, опилки |
Рекомендации по эксплуатации
-
Укладывайте горизонтальный транспортер в бетонированный лоток с армированным дном
-
Следите за чистотой скребков и цепи — при необходимости используйте устройство очистки (входит в комплектацию ТСН-2.0Б, для ТСН-160А уточняйте отдельно)
-
При отрицательных температурах обеспечьте отопление помещения с наклонным транспортером
-
Не используйте солому длиной более 100 мм в качестве подстилки
-
Проводите уборку не реже трех раз в сутки
Характеристики
Характеристики уточняйте у менеджера.
Совместимость
Уточните совместимость с вашим оборудованием у наших специалистов — подберём нужную модификацию по артикулу, фото или бренду.
