Использование насосов в молочном хозяйстве

  • Posted on:  Четверг, 02 Июль 2015 00:00
  • Автор

Насосы применяются человечеством уже с третьего столетия до нашей эры. Тогда это были поршневые насосы двойного действия для перекачки воды.

Типы насосов

молочный насосРазличают насосы объемные и динамические. У объемных насосов для молока при каждом обороте определенный объем перекачиваемого продукта перемещается со стороны всасывания на напорную сторону. При большой разнице в показателях давления между стороной всасывания и напорной стороной возникают потери от утечки, которые определяют объемный коэффициент полезного действия. Без этого показателя кривая соотношения объема и высоты перекачки была бы вертикальной. Из большого количества объемных насосов упомянем следующие: поршневые, мембранные, эксцентриковые шнеко-вые, роторные, шестеренные, с вращающимися поршнями, винтовые. Особое внимание обращаем также на следующие насосы этого типа: перистальтические, планетарно-шестерен-ные и с синусоидальным винтом. Перистальтические насосы - это насосы без клапанов, уплотнений и сальников. Участники семинара в Швейцарии, проходившего в декабре 2008 г., посещали завод Ланц, построенный фирмой «Бавако АГ», видели этот насос на линии смешивания йогурта с фруктами и фасовки этого продукта. Его преимущество в особенно бережной перекачке продукта. Насосы с синусоидальным винтом особой конструкции и плане-тарно-шестеренчатые насосы c вращающимися лопастями также предназначены для бережной перекачки. Они работают быстро, бережно, с низкой пульсацией.

В насосах динамического действия используется центробежная сила. К ним относятся: центробежные, с боковым каналом, турбонасосы и осевые насосы.

Внутри этой группы насосов различают нормально всасывающие и самовсасывающие насосы. Нормально всасывающие насосы требуют подачи перекачиваемого продукта. Это уравновешивается тем преимуществом, что такие насосы не имеют изнашивающихся частей. Единственное исключение -торцевые уплотнения центробежных насосов. Все самовсасывающие насосы имеют изнашивающиеся части.

Для некоторых процессов в переработке молока требуется постоянный, равномерный (свободный от импульсов) поток, которого можно достичь не всеми видами насосов. Поршневой насос, например, качает очень неравномерно.

Центробежные насосы бывают двух типов: со спиральным и вращательно-симметричным корпусом. С точки зрения гидравлики оба типа насоса похожи. Насос со спиральным корпусом имеет, как правило, лучший коэффициент полезного действия. В пищевой промышленности и при производстве напитков, где важна чистота процесса и стерилизация, особенно хорошо проявили себя насосы с вращательно-сим-метричным корпусом. Преимущество этих насосов также в том, что их производительность может быть лучше подогнана за счет настройки рабочего колеса.

Основные китерии при выборе насосов

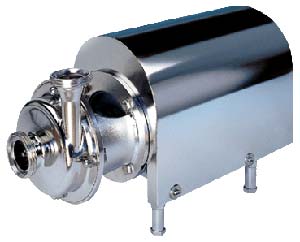

5792 html m5fbcff36Главный критерий - вырабатываемый продукт. Насос выбирают в зависимости от вязкости продукта, его абразивности, пластичности, воздействия температуры. При переработке молока важный фактор - возможность мойки насоса. На первом месте при выборе стоит требование обеспечения качества продукта. Не стоит недооценивать такие качества, как безопасность (надежность) производства и удобство в обслуживании.

При выборе между объемными и динамическими насосами следует учитывать некоторые моменты: объемные насосы в молочной промышленности используются для продуктов вязких и требующих щадящей перекачки. Вязкими продуктами считаются йогурт, кефир, сливки, сметана, творог, смеси мороженого и др.

Динамические насосы можно использовать в установках централизованной мойки (СИП) как нагнетательные.

При производстве сыра сырное зерно перекачивается не только объемными насосами, но и специальными центробежными с особо широкими рабочими колесами и максимальным числом оборотов 1450 об/мин.

Для рециркуляционных насосов в dP-мойках применяются, как правило, динамические насосы типа насоса с боковым каналом. Поскольку моющий раствор, особенно после мойки танка, содержит много воздуха, насос должен быть самовсасывающим.

Технические показатели насоса - характеристика установки

Две главные физические характеристики насоса - это создаваемая разница давления А в барах (bar, или высота перекачки в метрах водного столба) и поток продукта (V в м3/ч). Эти технические данные насоса определяют его применение в установке.

Величину потока продукта определяют требования производства и мойки. Вопрос, какую разницу давления должен создавать насос в установке, сложнее, необходим учет потери давления, которое будет иметь установка при требуемой производительности. Одним словом, насос и установка должны быть подобраны друг для друга, чтобы не возникла необходимость прибегать к специальным приемам для подгонки производительности, которые сильно снизят коэффициент полезного действия насоса или даже нанесут ущерб оборудованию.

Используя опытные данные или соответствующие таблицы, можно рассчитать сопротивление на пути прохождения продукта по трубам, через клапаны и арматуры.

Регулирование потока

Регулирование потока возможно как у объемных, так и у динамических насосов с помощью регулирования числа оборотов насоса. Для бесступенчатого регулирования числа оборотов насоса применяют частотный преобразователь.

У динамических насосов можно регулировать поток путем изменения диаметра рабочего колеса.

Кавитанция

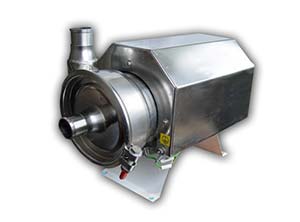

km3232100 bigЯвление кавитации имеет место как у объемных, так и у динамических насосов. Если жидкость на всасывающем патрубке насоса имеет большую скорость, то статическое давление падает, а кинетическое растет. Это приводит к тому, что давление в жидкости в отдельной точке ниже давления насыщенного пара. При этом образуются пузырьки пара, которые в точке напорного патрубка чрезвычайно быстро конденсируются и исчезают. Материал поверхности страдает от сильного воздействия и с течение времени практически разрушается. Как следствие, поверхность становится грубой, со множеством впадин, в которых скапливаются остатки продукта и микроорганизмы. Кроме того, коэффициент полезного действия насоса и давление перекачки падают. У динамических насосов статическое давление за счет всасывания ниже всего в середине рабочего колеса, где могут возникать паровые пузырьки. На краях рабочего колеса более высокие показатели давления. Паровые пузырьки исчезают на пути вдоль лопастей рабочего колеса. Поэтому последствия кавитации сначала заметны на краях лопастей рабочего колеса.

Чтобы избежать последствий кавитации, существует несколько правил:

  • насос нужно располагать на самом низком пункте;
  • температура перекачиваемой жидкости должна быть как можно ниже;
  • насос не запускать в работу с сильным потоком и низким давлением, так как возможна максимальна разница давлений в насосе и таким образом подверженность насоса кавитации. Статическое давление жидкости должно быть в точке всасывания не слишком низким, чтобы насос мог работать без кавитации;
  • избегать пониженного давления.


Практические рекомендации по установке насосов

Здесь часто возникают ошибки. Очень часто условия на месте (недостаток площади) не позволяют установить насос по правилам. Следует учитывать следующие моменты:

избегать сужения диаметров, T-образные элементы или клапаны перед насосом;
не размещать узкие колена (90°) непосредственно перед входом в насос. Эмпирическое правило: колено размещать на расстоянии минимум 5 или 10-кратного диаметра трубы;
всасывающий трубопровод - с равномерным подъемом, трубопровод подачи - с постоянным наклоном;
диаметр нагнетательной трубы не должен резко меняться;
избегать отложения осадка и образования воздушных подушек;
для мойки насоса важно, чтобы насос в конце имел холостой ход. Этого можно добиться, только если патрубок давления размещен не сверху, как это часто бывает, а сбоку;
выход из танка перед насосом должен быть в виде воронки, не должно возникать вихрей. В противном случае насос может засасывать воздух или может возникать опасность кавитации;
обязательно надлежащим образом снять с насоса нагрузку сил со стороны труб.

Прочитано 1501 раз Последнее изменение Четверг, 02 Июль 2015 14:17
