Купить транспортер навозоуборочный скребковый ТСН-3.0Б (ТСН-3) — высокопроизводительное оборудование для механизированной уборки подстилочного навоза из коровников с привязным содержанием крупного рогатого скота с одновременной погрузкой в транспортные средства.

Назначение

ТСН-3.0Б / ТСН-3 предназначен для уборки навоза из животноводческих помещений и погрузки его в транспортные средства. Транспортер обслуживает 100–110 стойл и устанавливается в навозные каналы любого типа. Уборка навоза производится не менее трех раз в сутки.

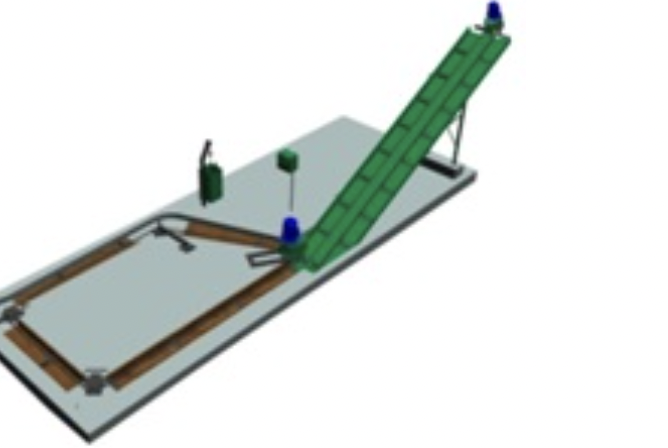

Устройство и принцип работы

Транспортер состоит из двух самостоятельных узлов, каждый из которых имеет свою приводную станцию:

Также в комплект входит шкаф управления.

Конструкция горизонтального транспортера

• Цепь — кованая, разборная пластинчатая

• Соединение пластин — оси (крепление осью ТСН 00.611)

• Материал пластин — листовая сталь толщиной 5 мм, выштампованная

• Скребки — закреплены на цепи

• Поворотные устройства — устанавливаются за пределами стойл (не менее 500 мм)

• Натяжение цепи — перемещением подвижной рамы приводной станции

Особенность: цепь ТСН-3.0Б — разборная, что упрощает ремонт и замену изношенных элементов без замены всей цепи.

Защита поворотных устройств

Если поворотные устройства размещаются в пределах крайних стойл, они закрываются съемными щитами для безопасности животных.

Конструкция наклонного транспортера

• Цепь — аналогичная кованая цепь со скребками

• Желоб — металлический, с опорной стойкой

• Поворотное устройство

• Натяжение цепи — перемещением привода

Важные параметры:

• Угол установки наклонного транспортера — не более 30° к горизонту

• Высота подъема навоза — 2680 мм от нулевой отметки пола

• Скорость движения цепи наклонного транспортера значительно выше, чем горизонтального — это обеспечивает эффективную выгрузку даже жидкого навоза

• Требуемая высота помещения — не менее 3,3 м

• При температуре ниже -10°С помещение с наклонным транспортером должно отапливаться

Требования к подстилке

Важно: солома длиной более 100 мм не допускается.

Комплектация

Транспортер поставляется в комплекте с:

• Пускозащитной аппаратурой

• Электрическим кабелем для подсоединения электродвигателей

• Трубами для прокладки кабеля

• Анкерными болтами

Преимущества

Характеристики

Сравнение с другими моделями ТСН

Рекомендации по эксплуатации

1. При установке горизонтального транспортера уложите цепь в бетонированный лоток, дно и стенки облицуйте досками (по инструкции)

2. Поворотные устройства, попадающие в зону стойл, обязательно закройте съемными щитами

3. Используйте подстилку разрешенной фракции (солома не длиннее 100 мм)

4. Проводите уборку не реже трех раз в сутки

5. При температуре ниже -10°С обеспечьте отопление помещения с наклонным транспортером

6. Периодически проверяйте состояние осей и пластин цепи — при износе заменяйте отдельные элементы
